法蘭保溫球閥(碳鋼、不銹鋼)

上海國特閥門BQ41F法蘭保溫球閥是在常規球閥兩端法蘭之間焊裝一個金屬夾套，側面兩邊裝有夾套的連接口，用于熱水、蒸汽或?qū)嵊偷倪M(jìn)出。從而起到對球閥內部介質的保溫效果，確保粘稠介質流通正常。主要應用于化工、石油、瀝青、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。

【產品名稱：法蘭保溫球閥】

【產品型號：BQ41F-16C/P 25C/P】

上海國特閥門BQ41F法蘭保溫球閥采用整體式夾套保溫層結構設計，根據用戶需要夾套內注入熱水、蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門常溫或降溫達到所需要的溫度，確保閥內介質能夠正常工作，具有良好的保溫保冷特性，

【產品介紹】：
上海國特閥門BQ41F法蘭保溫球閥是在常規球閥兩端法蘭之間焊裝一個金屬夾套，側面兩邊裝有夾套的連接口，用于熱水、蒸汽或?qū)嵊偷倪M(jìn)出。從而起到對球閥內部介質的保溫效果，確保粘稠介質流通正常。主要應用于化工、石油、瀝青、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。

【工作原理】：
BQ41F法蘭保溫球閥采用保溫夾套設計，利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時溫度損失，保證介質的溫度。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質。

【產品特點】：
1、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
2、采用整體式夾套結構設計，更能均勻地保溫、保冷。
3、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失。

【產品其他參數】：

主要技術參數:

閥體	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni9Ti (304)	00Cr19NI11 (304L)	1Cr18Ni 12Mo2Ti	0Cr17Ni 12Mo2(316)	00Cr17Ni 14Mo2(316L)
密封圈	聚四氟乙烯對位聚苯 PTFE、PPL
填料、墊圈	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
適用工況	適用介質	水、蒸汽、油品等		硝酸等腐蝕性	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質
適用工況	適用溫度	-28~300℃
應用規范	設計制造按	CB12237-89 API6D JPI17S-48
	法蘭尺寸按	JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214
	結構長度按	GB12221-89 ANSI 16.10 JIS B202
	檢驗試驗按	GB/T13927-89 JB/T9092-99 JPI590

主要連接尺寸:

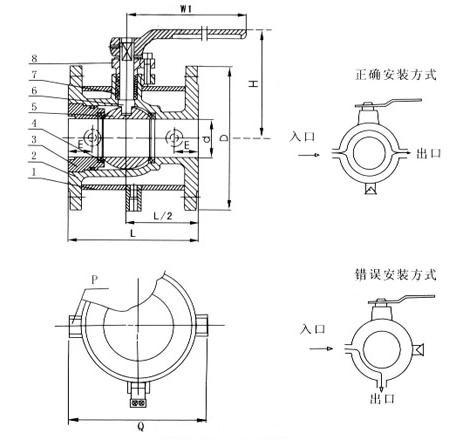

型號	公稱通徑Dn（mm）	尺寸
型號	公稱通徑Dn（mm）	L	D	D1	D2	B-f	Z-∮d	H	D0	4-G
BQ41F-16C/P	15	130	95	65	45	14-2	4-14	60	108	3/8
	20	140	105	75	55	14-2	4-14	64	120	3/8
	25	150	115	85	65	16-2	4-14	90	165	3/8
	32	165	135	100	78	18-2	4-18	105	180	1/2
	40	180	145	110	85	16-3	4-18	160	240	1/2
	50	200	160	125	100	20-3	4-18	205	270	1/2
	65	220	180	145	120	22-3	8-18	215	350	1/2
	80	250	195	160	135	22-3	8-18	230	400	1/2
	100	280	230	190	160	24-3	2-23	270	500	1/2
	125	320	270	220	188	28-3	8-25	300	600	1/2
	150	360	300	250	218	30-3	8-25	340	900	1/2
	200	400	360	310	278	34-3	12-25	400	1100	1/2

型號	公稱通徑Dn（mm）	尺寸
型號	公稱通徑Dn（mm）	L	D	D1	D2	B-f	Z-∮d	H	D0	4-G
BQ41F-25C/P	15	130	95	65	45	14-2	4-14	60	108	3/8
	20	140	105	75	55	14-2	4-14	64	120	3/8
	25	150	115	85	65	16-2	4-14	90	165	3/8
	32	165	135	100	78	18-2	4-18	105	180	1/2
	40	180	145	110	85	16-3	4-18	160	240	1/2
	50	200	160	125	100	20-3	4-18	205	270	1/2
	65	220	180	145	120	22-3	8-18	215	350	1/2
	80	250	195	160	135	22-3	8-18	230	400	1/2
	100	280	230	190	160	24-3	8-23	270	500	1/2
	125	320	270	220	188	28-2	8-25	300	600	1/2
	150	360	300	250	218	30-3	8-25	340	900	1/2
	200	400	360	310	278	34-3	12-25	400	1100	1/2
