SABS法蘭尺寸資料

SABS 1123 600/2 WN高頸法蘭標準

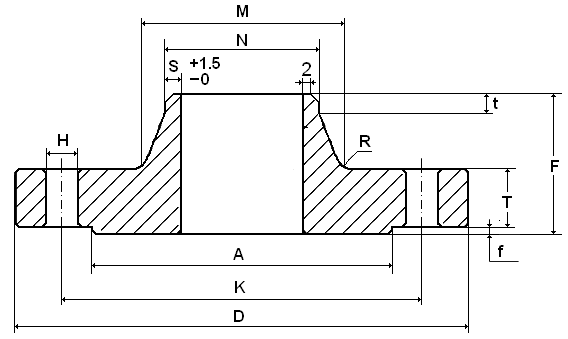

SABS 1123 600/2 WN高頸法蘭屬于SABS法蘭標準體系。是SABS法蘭(又稱SABS法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是SABS 1123 600/2 WN高頸法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	通徑	外徑	中心距	孔徑	孔數	小頭徑	盤厚	總高	焊嘴徑	大頭徑	R	水線徑	水線高	壁厚	內徑
PN	DN	D	k	H	No.	N	T	F	t	M	R	A	f	S	----
Nominal pressure 600 kPa	10	75	50	11	4	17.2	8	28	6	26	4	35	2	視詳情而定	視詳情而定
	15	80	55	11	4	21.3	8	30	6	30	4	40	2
	20	90	65	11	4	26.9	8	32	6	38	4	50	2
	25	100	75	11	4	33.7	8	35	6	42	4	60	2
	32	120	90	14	4	42.4	8	35	6	55	6	70	2
	40	130	100	14	4	48.3	8	38		62	6	80	3
	50	140	110	14	4	60.3	8	38	8	74	6	90	3
	65	160	130	14	4	76.1	8	38	9	88	6	110	3
	80	190	150	18	4	88.9	10	42	10	102	8	128	3
	100	210	170	18	4	114.3	10	45	10	130	8	148	3
	125	240	200	18	8	139.7	13	48	10	155	8	178	3
	150	265	225	18	8	168.3	13	48	12	184	10	202	3
	175	295	255	18	8	193.7	13	52	12	210	10	230	3
	200	320	280	18	8	219.1	13	55	15	236	10	258	3
	225	345	305	13	8	244.5	16	58	15	264	12	285	3
	250	375	335	18	12	273	16	60	15	290	12	312	3
	300	440	395	22	12	323.9	20	62	15	342	12	365	4
	350	490	445	22	12	355.6	22	62	15	385	12	415	4
	400	540	495	22	16	406.4	22	65	15	438	12	465	4
	450	595	550	22	16	457.2	24	65	15	492	12	520	4
	500	645	600	22	20	508	24	68	15	上一條：SABS 1123 4000/3 PL平板法蘭標準 下一條：SABS 1123 1000/2 WN高頸法蘭標準 相關新聞 SABS 1123 600/3 PL平板法蘭標準 2019-09-07 SABS 1123 1000/3 PL平板法蘭標準 2019-09-07 SABS 1123 1600/3 PL平板法蘭標準 2019-09-07 SABS 1123 2500/3 PL平板法蘭標準 2019-09-07 SABS 1123 4000/3 PL平板法蘭標準 2019-09-07 導航欄目國標法蘭尺寸資料德標法蘭尺寸資料日標法蘭尺寸資料英標法蘭尺寸資料意標法蘭尺寸資料歐洲法蘭尺寸資料俄標法蘭尺寸資料美標法蘭尺寸資料 SABS法蘭尺寸資料不銹鋼法蘭知識 新聞中心不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？消防管道中鈦法蘭如何試壓鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們聯系人：張廠長手機：13858880658 郵箱：公司：溫州精洲管件法蘭有限公司官方網站地址：分享手機 頂部不銹鋼法蘭廠家,船用法蘭，人孔法蘭，視鏡法蘭，船標法蘭，船舶法蘭，大型法蘭，八字盲板，8字盲板，不銹鋼法蘭,不銹鋼法蘭廠,平焊法蘭,美標法蘭,日標法蘭,對焊法蘭,法蘭廠家,溫州不銹鋼法蘭廠家,溫州精洲管件法蘭有限公司,溫州不銹鋼法蘭廠家,美標法蘭,國標法蘭, 不銹鋼平焊法蘭,不銹鋼對焊法蘭,304不銹鋼法蘭,316不銹鋼法蘭,不銹鋼鍛件,對焊高壓法蘭,國標不銹鋼法蘭電話： 0577-86850758 手機：13858880658 郵箱：地址：下面是統計軟件和客服請勿刪除網站地圖 <--這段代碼是專屬于這個站點的:wenzhoujingzhou.com--> <--此段代碼添加在前。為保證統計準確，請勿將同一段代碼添加到多個站點中。--> 在線客服系統 產品中心氣動閥門電動閥門新聞中心部門新聞公司簡介資質證書手機二維碼感谢您访问我们的网站，您可能还对以下资源感兴趣：国产婬乱a一级毛片多女_久久国产九九精品_波多野结衣高潮尿喷_国产精品无码一区二区_草莓视频在线观看免费呦呦_粗大的玉茎挺进寡妇的里面_大胆人gogo体艺术日本_亚洲A v日韩AⅤ无码色老头_污网站视频在线观看_蘑菇视频着色版下载
