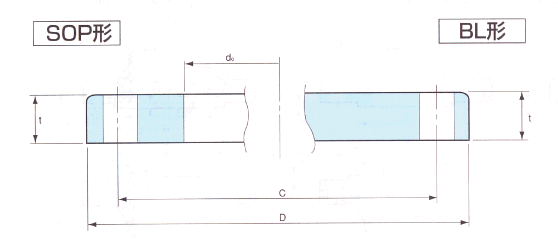

JIS B2220 5K BL 盲板法蘭屬于日標法蘭標準體系。是日標法蘭(又稱JIS法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是JIS B2220 5K BL 盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。
JIS B 2220-1995JISB 2238-1996単位：mm | |||||||||||||||||
呼び徑 | 適用管 の 外徑 | 內徑 | 外徑 | 厚み | 全長 | 八ブ部分 | ガスケット座 | ボルト穴 | 重量 | ||||||||
八ブ先 | ハブ元 | 半徑 | 座厚 | 座徑 | 中心徑 | 數 | 徑 | SOP形 | SOH形 | BL形 | |||||||
A | B | do | D | t | T | a | b | r | f | g | C | ||||||
10 | 3/8 | 17.3 | 17.8 | 75 | 9 | - | - | - | - | 1 | 39 | 55 | 4 | 12 | 0.26 | - | 0.28 |
15 | ? | 21.7 | 22.2 | 80 | 9 | - | - | - | - | 1 | 44 | 60 | 4 | 12 | 0.30 | - | 0.32 |
20 | ? | 27.2 | 27.7 | 95 | 10 | - | - | - | - | 1 | 49 | 65 | 4 | 12 | 0.36 | - | 0.41 |
25 | 1 | 34.0 | 34.5 | 95 | 10 | - | - | - | - | 1 | 59 | 75 | 4 | 12 | 0.45 | - | 0.52 |
32 | 1? | 42.7 | 43.2 | 115 | 12 | - | - | - | - | 2 | 70 | 90 | 4 | 15 | 0.77 | - | 0.91 |
40 | 48.6 | 49.1 | 120 | 12 | - | - | - | - | 2 | 75 | 95 | 4 | 15 | 0.82 | - | 1.0 | |
50 | 2 | 60.5 | 61.1 | 130 | 14 | - | - | - | - | 2 | 85 | 105 | 4 | 15 | 1.06 | - | 1.38 |
65 | 2? | 76.3 | 77.1 | 155 | 14 | - | - | - | - | 2 | 110 | 130 | 4 | 15 | 1.48 | - | 2.0 |
80 | 3 | 89.1 | 90.0 | 180 | 14 | - | - | - | 2 | 121 | 145 | 4 | 19 | 1.97 | - | 2.67 | |
90 | 3? | 101.6 | 102.6 | 190 | 14 | - | - | - | - | 2 | 131 | 155 | 4 | 19 | 2.08 | - | 2.99 |
100 | 4 | 114.3 | 115.4 | 200 | 16 | - | - | - | - | 2 | 141 | 165 | 8 | 19 | 2.35 | - | 3.66 |
125 | 5 | 139.8 | 141.2 | 235 | 16 | - | - | - | - | 2 | 176 | 200 | 8 | 19 | 3.20 | - | 5.16 |
150 | 6 | 165.2 | 166.6 | 265 | 18 | - | - | - | - | 2 | 206 | 230 | a | 19 | 4.39 | - | 7.47 |
175 | 7 | 190.7 | 192.1 | 300 | 18 | - | - | - | - | 2 | 232 | 260 | 8 | 23 | 5.42 | - | 9.52 |
200 | 8 | 216.3 | 218.0 | 320 | 20 | - | - | - | - | 2 | 252 | 280 | 8 | 23 | 6.24 | - | 12.1 |
上一條：JIS B2238 2K BL 盲板法蘭標準
下一條：JIS B2220 10K BL 盲板法蘭標準
